Модуль преобразования тензосигнала "ПТЦ-002" предназначен для использования в составе автоматизированых систем управления. Его галвная задача - усиление, фильтрация и преобразование аналогового сигнала тензодатчика в цифровое значение в последующей передачей по линии RS-485 на ПЛК или в АСУ.
Благодаря наличию дискретных входов и выходов, встроеным алгоритмам управления устройство идеально подходит для построения весовых однокомпонентных дозаторов. А использование высокоскоросного сигма-дельта АЦП, со скоростью преобразования до 4 кГц, позволяет применять модуль в лабораторных условиях, например, в нагрузочных испытательнх машинах.
Описание
Модуль ПТЦ-002 используется для управления весоизмерительными и весодозировочными машинами в составе асу
Высокая скорость преобразования
Благодаря широкому диапазону частоты преобразования от 4,7 Гц до 4,8 кГц модуль может применятся как для управления тех. процессами так и для создания испытательных лабораторных установок.
4 дискретных выхода и 2 входа
Наличие встроенных дискретных входов и выходов существенно улучшает точность дозирования в режиме управления весовым дозатором.
Бесплатное программное обеспечение
Бесплатное программное обеспечение для быстрой настройки устройства доступно для скачивания в Microsoft Store.
MODBUS-RTU
Использование стандартного протокола обмена MODBUS-RTU RS-485 позволяет использовать модуль в составе любых Автоматизированных Систем Управления
Назначение дискретных входов и выходов:
- Вход «Запуск» - запуск процесса наполнения
- Вход «Выгрузка» - запуск выгрузки ранее набранной дозы
- Выход «Бункер Пуст/Тара» - индикация о том что на весах нет материала или установлена тара заданного веса
- Выход «Точно» - управление точной подачей материала (медленная скорость)
- Выход «Грубо» - управление грубой подачей материала (большая скорость)
- Выход «Выгрузка» - управление выгрузкой предварительно набранной дозы.
Создание систем управления несколькими дозаторами с одного пульта

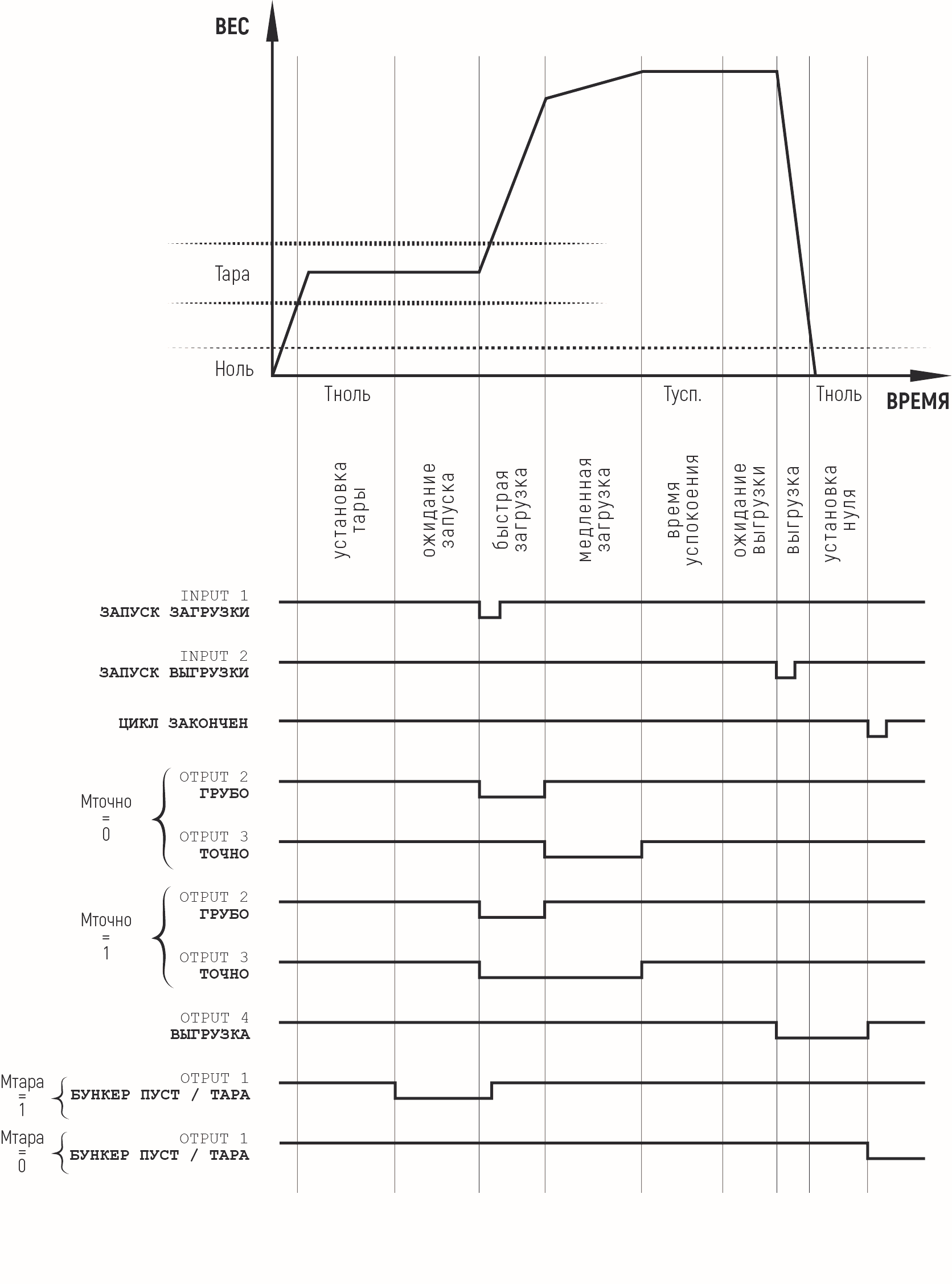

Модуль «ПТЦ-002» позволяет легко масштабировать вашу систему управления дозированием. Благодаря невысокой цене вы можете создавать недорогие дозировочные комплексы. Устройство имеет встроенный алгоритм управления дозатором, состоящим из нескольких этапов:
- Установка тары или обнуление веса;
- Команда запуска при помощи внешнего сигнала или от ПЛК;
- Быстрая подача материала до заданного значения;
- Медленная подача материала до заданной дозы;
- Ожидание разрешения выгрузки (при необходимости);
- Выгрузка или снятие тары с набранной дозой.
Помимо стандартного набора алгоритмов дозирования, таких как дозирование в бункер, дозирование в тару, ПО модуля имеет удобную функцию: если объём приёмного бункера меньше заданной дозы (например, при затаривании биг-бэгов), то доза набирается автоматически за несколько циклов "загрузки-выгрузки."
Видео уроки
Характеристики
- Напряжение питание модуля: 24 В;
- Напряжение питания тензопреобразователя: 5 В;
- Тип АЦП: Сигма-дельта ацп;
- Разрядность АЦП: 24 бита;
- Частота дискретизации АЦП: до 4 кГц;
- Количество дискретных управляющих выходов: 4 (открытый коллектор);
- Количество дискретных входов: 2 (сухой контакт);
- Протокол обмена: MODBUS RTU.
