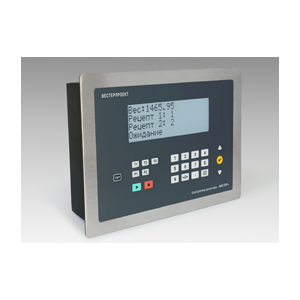

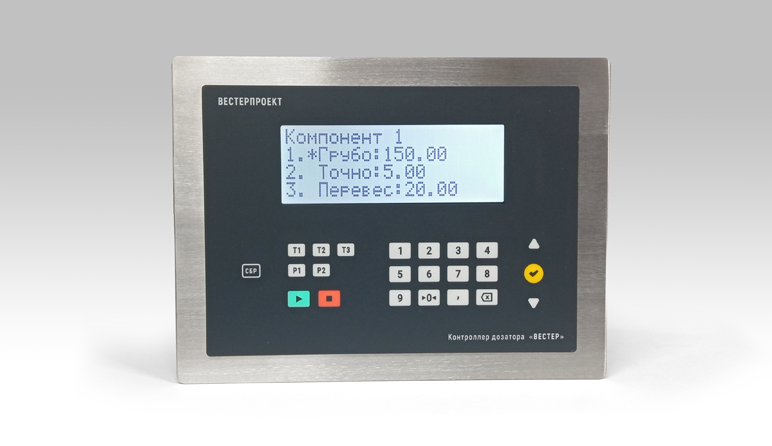

Весовой контроллер дозатора «Вестер» — это высокотехнологичное устройство, разработанное для управления системами многокомпонентного дозирования, не требующее дополнительных элементов программируемой логики.
В основе этого прибора лежит двадцатилетний опыт производства весовых контроллеров серии «КВ-011», которые и по сей день успешно используются на различных предприятиях в России, Белоруссии, Казахстане и Армении.
Описание
Широкая функциональность
Благодаря гибкой системе настроек, контроллер способен управлять практически любой многокомпонентной системой дозирования. Он может работать с до 8 компонентами в смеси и оснащен встроенным алгоритмом создания смесей жидких компонентов с заданной конечной температурой.
12 ДИСКРЕТНЫХ ВЫХОДА И 4 ВХОДА
Большое количество встроенных дискретных входов и выходов позволяет использовать прибор без необходимости подключения внешних ПЛК. Кроме управления подачей материала, контроллер также способен управлять мешалкой и выгрузкой.
Качество и надежность
Прибор выполнен в прочном металлическом корпусе и оснащен современной элементной базой, что обеспечивает надежность и высокое качество его работы.
Российская разработка
Устройство полностью русифицировано, что делает его использование особенно удобным для отечественных пользователей.
Алгоритм дозирования можно разделить на несколько ключевых этапов:
- Запуск дозирования: Процесс начинается с проверки выполнения необходимых условий, например закрыта ли выгруженная заслонка и отсутствие материала в бункере, после чего контроллер активирует устройство для подачи материала и начинает набор заданного веса;
- Перемешивание: после загрузки любого из компонентов, при необходимости включается мешалка, чтобы тщательно перемешать уже загруженные материалы;/li>
- Выгрузка: В случае необходимости, собранная смесь может быть выгружена после набора доза любого из восьми компонентов;
- Повторение этапов: Эти шаги повторяются для всех заданных компонентов дозы;
- Завершение дозирования: Процесс завершается либо по достижении необходимой дозы, либо после выполнения заданного количества циклов набора.
Алгоритм загрузки компонента
После запуска контроллер начинает управлять подачей материала с помощью восьми дискретных выходов.
Загрузка каждого из компонентов происходит в два этапа:
- Грубая загрузка: Быстрая непрерывная подача материала осуществляется через управляющий выход.
- Точная загрузка: Медленная подача материала осуществляется путем снижения скорости подачи или кратковременными включениями подающего устройства, что позволяет добиться более точной дозировки.

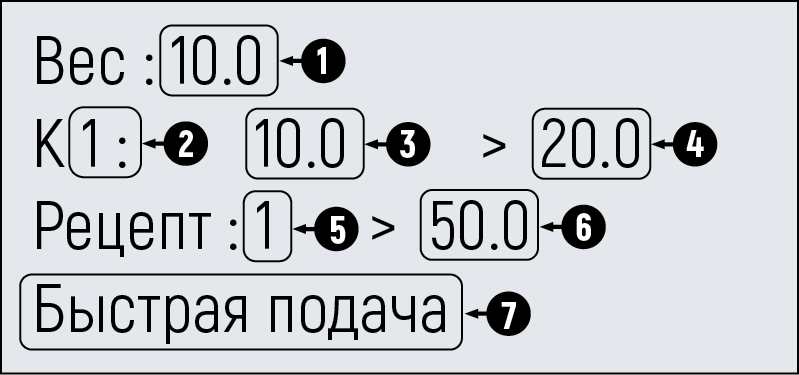

Информация отображаемая на экране:
- Текущий вес;
- Номер дозируемого компонента;
- Набранный вес дозируемого компонента;
- Заданная доза текущего компонента;
- Номер рецепта дозирования;
- Суммарная доза в выбранном рецепте;
- Название этапа дозирования.
Алгоритмы термобаланса
Благодаря возможности подключения цифровых датчиков DS18S20 или DS18B20 прибор можно применять для автоматизации процессов приготовления жидких растворов заданной конечной температуры, что востребовано на хлебопекарных комбинатах.
Видео уроки
Характеристики
- Напряжение питание модуля: 220 В;
- Напряжение питания тензопреобразователя: 5 В;
- Тип АЦП: Сигма-дельта ацп;
- Разрядность АЦП: 24 бита;
- Частота дискретизации АЦП: 125 Гц;
- Количество дискретных управляющих выходов: 12 (открытый коллектор);
- Количество дискретных входов: 4 (сухой контакт);
- Протокол обмена: MODBUS RTU.
