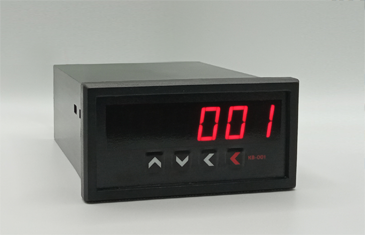

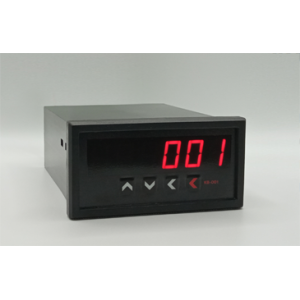

Весовой контроллер для дозаторов "КВ-001 v5.xx"

kv-001_2024
29 900,00 RUB за шт.

+
–

Весовой контроллер «КВ-001 v5» предназначен для управления фасовочно-выбойными машинами и однокомпонентными дозаторами, имеет возможность управления затариванием в двухскоростном режиме «Грубо-точно» для повышения точности дозирования, а также выгрузкой набранной дозы. Набор дозы может происходить как в одинарном режиме, так и в режиме циклического наполнения.
Благодаря встроенному интерфейсу RS-485 с протоколом ModBus, весовой контроллер легко встраивается в АСУ предприятия для решения задач фасовки и дозирования


Весовой контроллер КВ-001 — это результат многолетнего опыта, накопленного в процессе создания устройств для дозирования. Контроллер обладает предельным функционалом для простых классических весовых дозирующих установок.

Широкая функциональность

Благодаря гибкой системе настройки прибор может управлять широким спектром весодозирующего оборудования.

6 ДИСКРЕТНЫХ ВЫХОДА И 2 ВХОДА

Наличие большого количества встроенных дискретных входов и выходов позволяет использовать прибор без сторонних ПЛК.

Качество и надежность

Прибор выполнен в щитовом пластиковом корпусе формата 96x48 мм, на современной элементной базе, что гарантирует надежность и качество его работы. Его компактные размеры делают контроллер идеальным для установки в щиты автоматики.

MODBUS-RTU

Благодаря интерфейсу RS-485 и протоколу MODBUS-RTU весовой контроллер «КВ-001» открывает широкие возможности для автоматизации процессов весового дозирования.


           Назначение дискретных входов и выходов:


  • Вход «Запуск» - запуск процесса наполнения
  • Вход «Выгрузка» - запуск выгрузки ранее набранной дозы
  • Выход «Бункер Пуст/Тара» - индикация о том что на весах нет материала или установлена тара заданного веса
  • Выход «Доза готова» - сигнал о том, что доза набрана и можно начинать выгрузку (выгрузку можно инициировать сразу, без подтверждения по внешнему входу
  • Выход «Цикл закончен / Зажим» - сигнал окончания цикла загрузка-выгрузка, или управление зажимом мешка дозатора
  • Выход «Точно» - управление точной подачей материала (медленная скорость)
  • Выход «Грубо» - управление грубой подачей материала (большая скорость)
  • Выход «Выгрузка» - управление выгрузкой предварительно набранной дозы.

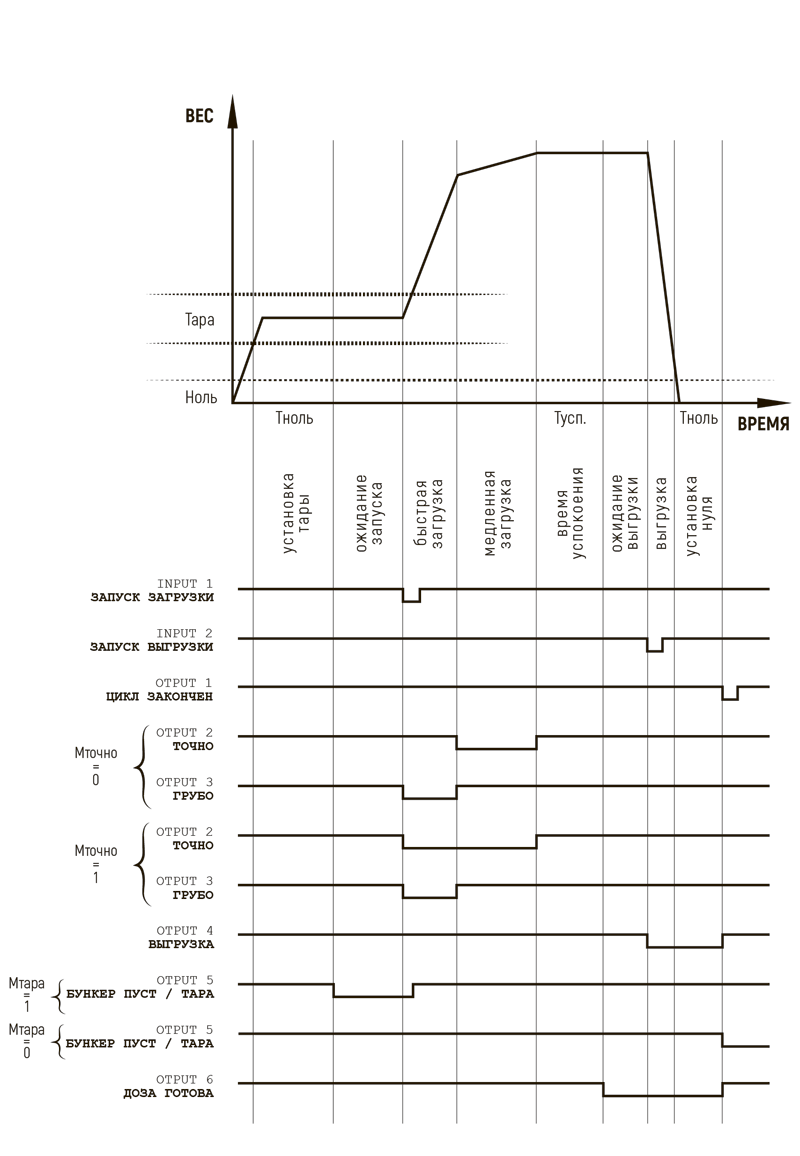

Дозирование одинарной дозы



Этот режим (одинарной дозы) используется, когда вес заданной дозы меньше веса, который можно загрузить в бункер или тару

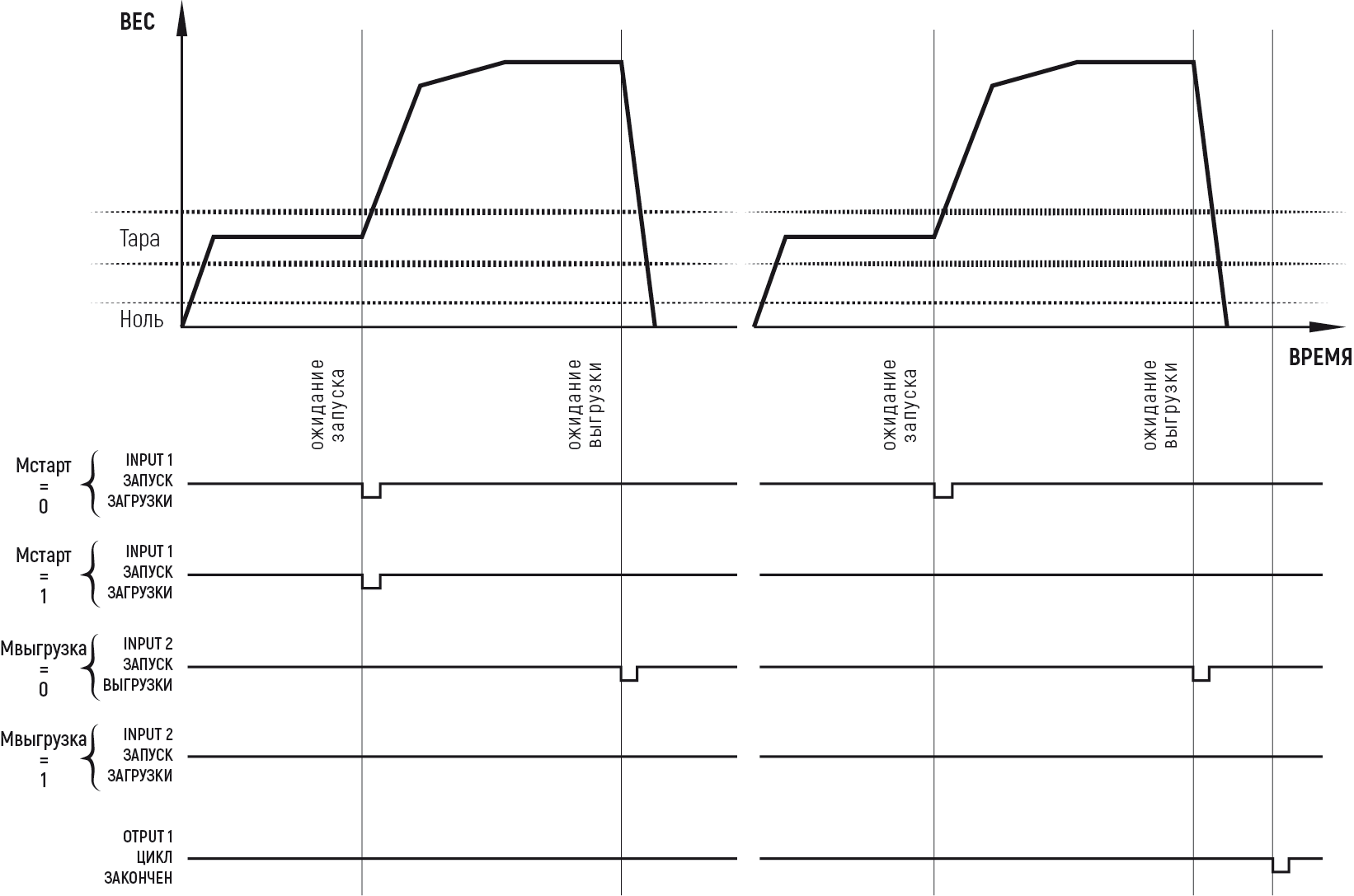

Режим циклического дозирования

Второй режим (циклического дозирования) необходим, когда заданный вес дозы больше максимально возможного веса в приёмном бункере или таре. Например, когда надо затарить биг-бэг на 1000 кг, а весоизмерительный приёмный бункер рассчитан на 250 кг. В этом случае биг-бэг наполняется за несколько приёмов, с автоматической подстройкой следующей дозы (в случае недовеса или перевеса предыдущих) для заполнения биг-бэга ровно на 1000 кг.

Режим дозатора с зажимом

Этот режим повторяет процесс создания одинарной дозы, за исключением логики работы выхода «Цикл окончен». В данном режиме этот выход используется для управления зажимом мешка. Т.е. перед дозирование подается команда на зажим мешка, после набора дозы зажим открывается.
